CADWORK, LOS TEJADOS Y LAS ESTRUCTURAS EN MADERA LAMINADA
Máxima flexibilidad y rapidez en la construcción de cualquier estructura de madera, es lo que cadwork ofrece como ningún otro software.
PARA LOS TEJADOS Y
CUBIERTAS
Las herramientas para cubiertas y tejados integradas en Cadwork 3D ofrecen la combinación de rapidez y la mayor flexibilidad posible, calculan tejados complejos y añaden todos los elementos de la cubierta.
Se pueden utilizar superficies de tejado construidas libremente en 3D o importadas de algún otro software para generar todos los componentes del tejado con el módulo de Tejado Automático de cadwork. Si solo disponemos de la información de una planta (importada desde un dxf, por ejemplo), la cubierta se puede calcular automáticamente basándose en los datos de los perfiles y en las líneas de alero. Un cuadro de diálogo nos ayudará en el proceso.
A partir de la información de las líneas de alero y sus perfiles (pendiente, altura del alero…) cadwork genera la geometría de la cubierta, y calcula instantáneamente los encuentros ente las superficies de tejado, obteniendo así las líneas de cumbrera, de lima… tanto del tejado principal como de elementos auxiliares como mansardas, por ejemplo.
Con las superficies de tejado calculadas en cadwork 3D, un cuadro de diálogo nos permite introducir las dimensiones de los elementos que componen la cubierta: cumbreras, limas, durmientes, cabios, correas… y definir los parámetros específicos de esta estructura: profundidades de asientos, chaflanes de los durmientes y cumbreras, encuentro de limas…
El resultado de este calculo es siempre visible en cadwork 3D y se puede alterar en todo momento: todos los componentes creados automáticamente se pueden mover, cortar, copiar, estirar o editar de otro modo con total libertad en Cadwork 3D. Además, podemos completar esta información añadiendo, por ejemplo, colas de milano en la unión de los cabios con cumbreras y limas, o añadiendo también los cabezales definidos por el usuario en las testas inferiores de los cabios…
Por supuesto, la información de este 3D servirá para generar los listados y mediciones, las optimizaciones de madera, la generación de los planos de despiece y de montaje, la posible exportación a una máquina CNC de corte…
PARA LAS ESTRUCTURAS
LAMINADAS
Hoy en día, la mayoría de los ingenieros especializados en madera de todo el mundo trabajan con Cadwork, porque no hay otro software que ofrezca tanta flexibilidad en el diseño 3D. Trabajar con total libertad y creatividad con materiales como la madera, el acero o el hormigón permite planificar, diseñar y realizar proyectos tan espectaculares como los que realizan nuestros clientes lamelistas.
Cadwork es el único software especializado en construcción en madera que se adapta a los requerimientos y necesidades del proyectista y no al revés. Además, nuestro software ofrece un alto nivel de automatización cuando es necesario. Lo que nos caracteriza es que en cada proceso automático se aplica el principio de que todos los elementos creados automáticamente se pueden reelaborar sin restricciones. Esta combinación lo hace extremadamente rápido y mantiene el control total sobre el proceso de diseño en todo momento.
En los proyectos de ingeniería de la madera es normal tener que insertar, desplazar, copiar, estirar, cortar o añadir atributos a la construcción elemento a elemento, unión a unión. Esto se puede hacer de forma intuitiva y tras un período de formación muy corto.

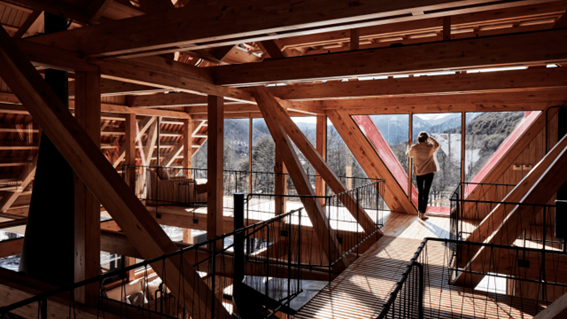

Casa Malalcahuelo, Chile, de la empresa Timber
Cadwork, un software BIM
En el diseño y producción de los proyectos tenemos que ser permeables con otros formatos, para permitir el intercambio de información. La importación y exportación certificada IFC 2×3 como parte del proceso BIM es una prueba visible de ello. El BIM Manager con su gestión Multi IFC, BMT, Attribute Mapping y BCF ofrece herramientas cómodas y modernas para trabajar en el proceso BIM. Los formatos de datos como SAT y STEP, o las interfaces nativas de Rhinoceros y Revit ofrecen más opciones para importar o exportar datos 3D.
