POINTCLOUD
Pointcloud permite importar y trabajar con nubes de puntos procedentes de un escáner 3D o de una fotogrametría, función extremadamente útil para las empresas que se dedican a la restauración de estructuras.
¿CÓMO FUNCIONA?
Con cadwork podemos integrar la nube de puntos en la propria ventana de diseño, y pone a disposición del usuario las herramientas que necesita para editar, manejar y utilizar esta nube formado por miles o incluso a veces millones de puntos sobre un archivo 3D: cuadros de selección o clipping box, que permiten concentrarnos en las áreas que te interesan en este momento, herramientas para realizar secciones, cortes, rebanar partes, añadir o seleccionar determinados nudos, posicionar marcadores en forma de líneas, superficies….

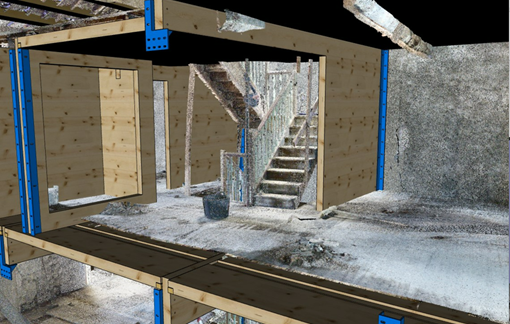

Utilizamos esta nube para diseñar nuestro proyecto. Añadir barras, paneles, elementos de catálogo… hasta completar nuestro modelo 3D en base a las mediciones de este escaneado. Podremos así observar el resultado en tiempo real de nuestra intervención sobre la situación actual del proyecto.

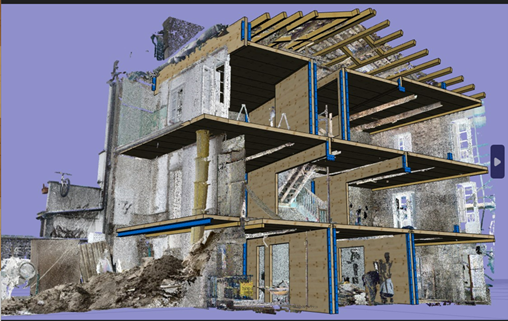

Proyecto de rehabilitación entre medianeras con paneles de CLT en Santiago de Compostela.
Arquitectos: ARROKABE Arquitectos. Escaneado nube puntos: GeoBim Solutions. Ingeniería: Escuadría.
